一套由西安交通大学设计、制造，用于风扇测试的风室测试系统日前在泰祥汽车配件(深圳)有限公司投入使用。该系统包括一套风室试验台(包括风室主体、辅助风机、调节门、风机运行控制系统、变频器等)和一套风机性能自动检测系统。该风室设备于2004-12-01到厂，测试系统设备于2004-12-03到厂，2004-12-03完成系统安装，现已交付使用，并按时完成客户风扇的测试(公司要求在2004-12-07之前完成客户风扇的测试，并于2004-12-07上午把试验结果交给客户)。具体的使用情况如下：
设备安装使用情况一览表
|
序号
|
时 间
|
使用情况
|
备 注
|
|
1
|
2004-12-01
|
风室设备到厂
|
公路货运(7天到厂)
|
|
2
|
2004-12-02
|
安装人员到厂
|
|
|
3
|
2004-12-03
|
采集系统设备到厂
|
中铁快运(3天到厂)
|
|
4
|
2004-12-03
|
设备安装
|
8:00~20:00
|
|
5
|
2004-12-04~05
|
休息
|
星期六、星期天
|
|
6
|
2004-12-06~07
|
操作人员培训
|
06日15:30~21:30
07日08:00~12:00
|
|
7
|
2004-12-08~10
|
操作人员独立使用
|
做了四台风扇全套试验
|
|
8
|
2004-12-11
|
使用提高培训
|
16:00~17:30(星期六)
|
|
9
|
2004-12-13
|
开始正式使用
|
每天可以完成8台风扇试验
|
厂方使用体会：省时，省心，易学，易用。试验重复性好。
系统研制：西安交通大学流体机械研究所
张义云
联系地址: 029-88501505,136-69296450
Email: fansoft@fansoft.net
网 址: www.fansoft.net
附录一、风室试验台及测试系统设备外形图片

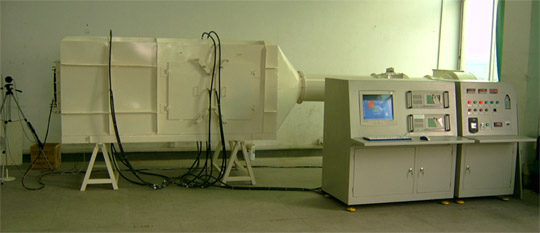

图1. 风室试验台及测试系统设备外形图片

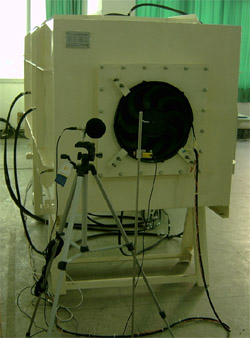

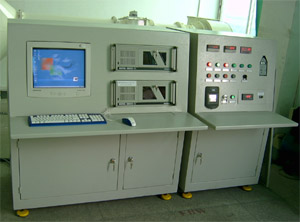

图2. 测试风扇 、测试系统和风扇控制柜设备外形图片
附录二、风扇测试结果与美国测试结果的样本比较数据
2004-12-08在厂内风扇测试结果与美国测试结果的样本比较数据。
流量为1439.9m3/h处，压力偏差为2.5%。

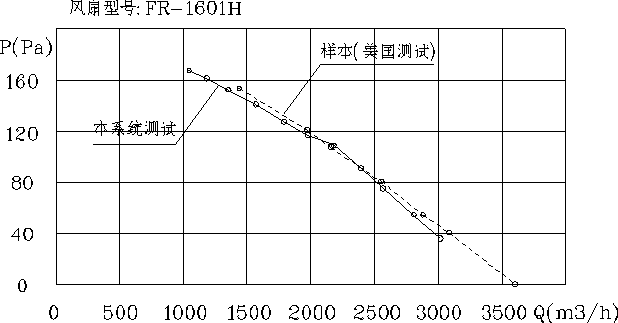

图3. 风扇测试结果与美国测试结果的样本对比曲线
附录三、重复性试验结果数据
厂方人员在西安交通大学验收本系统时的重复性试验结果数据。
方法是对同一台风机先做一次试验，然后间隔几小时后，再做重复试验。
试验时，按流量(ΔP)相同检验风机压力Pe4。

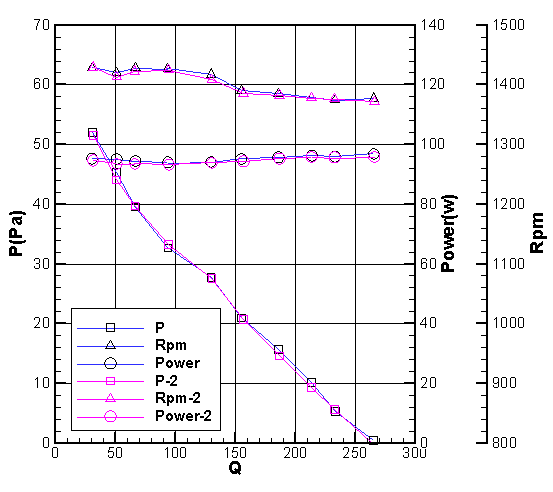

图4. 重复性试验时的对比曲线
| 第1次试验原始数据：(注：试验时，未连接噪声测量设备) |
| 试验点数: 10 |
| 采集通道数: 11 |
| 试验日期:2004.11.13 10:48 |
| 压力单位:帕(Pa), 温度单位: ℃ |
|
通道号
|
通道1
|
通道2
|
通道3
|
通道4
|
通道5
|
通道6
|
通道7
|
通道8
|
通道9
|
通道10
|
通道11
|
|
参数名
|
大气压力
|
大气温度
|
大气湿度
|
Pe4
|
Pe6
|
ΔP
|
转速
|
电机功率
|
噪声
|
平均电压
|
平均电流
|
|
传感器
|
80~110KPa
|
-30~70℃
|
0~100 %
|
250Pa
|
250Pa
|
2 KPa
|
转速表
|
测功仪
|
人工输入
|
平均电压
|
平均电流
|
|
No.1
|
98057.4
|
16.605
|
0.40721
|
51.870
|
52.428
|
30.840
|
1427.3
|
95.085
|
77.000
|
10.761
|
8.8277
|
|
No.2
|
98086.4
|
16.681
|
0.40665
|
45.211
|
45.835
|
51.384
|
1419.3
|
94.928
|
77.000
|
10.698
|
8.8752
|
|
No.3
|
98085.2
|
16.670
|
0.40440
|
39.431
|
39.494
|
66.809
|
1427.1
|
94.229
|
76.000
|
10.706
|
8.7913
|
|
No.4
|
98023.7
|
16.636
|
0.40589
|
32.575
|
33.252
|
94.129
|
1426.2
|
93.828
|
78.000
|
10.707
|
8.7465
|
|
No.5
|
98063.6
|
16.675
|
0.40209
|
27.586
|
27.553
|
130.08
|
1416.5
|
93.888
|
76.000
|
10.694
|
8.7810
|
|
No.6
|
98051.3
|
16.698
|
0.39970
|
20.856
|
22.670
|
155.38
|
1389.0
|
94.999
|
77.000
|
10.672
|
8.9022
|
|
No.7
|
98046.3
|
16.723
|
0.39897
|
15.545
|
17.182
|
186.42
|
1384.3
|
95.538
|
77.000
|
10.663
|
8.9608
|
|
No.8
|
98085.2
|
16.697
|
0.40136
|
10.094
|
11.049
|
214.23
|
1377.0
|
96.095
|
78.000
|
10.658
|
8.9909
|
|
No.9
|
98072.3
|
16.813
|
0.40070
|
5.2579
|
7.5359
|
233.69
|
1373.1
|
95.726
|
78.000
|
10.655
|
9.0023
|
|
No.10
|
98044.1
|
16.784
|
0.40077
|
0.39428
|
2.3530
|
266.03
|
1376.2
|
96.669
|
78.000
|
10.646
|
9.0570
|
|
| 重复试验原始数据： |
| 试验点数: 10 |
| 采集通道数: 11 |
| 试验日期:2004.11.13 12:17 |
| 压力单位:帕(Pa), 温度单位: ℃ |
|
通道号
|
通道1
|
通道2
|
通道3
|
通道4
|
通道5
|
通道6
|
通道7
|
通道8
|
通道9
|
通道10
|
通道11
|
|
参数名
|
大气压力
|
大气温度
|
大气湿度
|
Pe4
|
Pe6
|
ΔP
|
转速
|
电机功率
|
噪声
|
平均电压
|
平均电流
|
|
传感器
|
80~110KPa
|
-30~70℃
|
0~100 %
|
250Pa
|
250Pa
|
2 KPa
|
转速表
|
测功仪
|
人工输入
|
平均电压
|
平均电流
|
|
No.1
|
98034.9
|
16.611
|
0.40465
|
51.412
|
52.401
|
31.614
|
1428.3
|
94.427
|
62.000
|
10.758
|
8.7531
|
|
No.2
|
98025.6
|
16.764
|
0.40323
|
43.966
|
44.466
|
51.445
|
1411.9
|
93.310
|
62.000
|
10.728
|
8.7035
|
|
No.3
|
97960.0
|
16.603
|
0.40135
|
39.604
|
39.605
|
66.575
|
1421.2
|
93.284
|
62.000
|
10.719
|
8.7040
|
|
No.4
|
98011.4
|
16.780
|
0.40081
|
33.196
|
33.683
|
94.851
|
1423.7
|
93.081
|
62.000
|
10.723
|
8.6785
|
|
No.5
|
98015.4
|
16.839
|
0.39883
|
27.518
|
27.497
|
130.88
|
1407.3
|
93.623
|
62.000
|
10.717
|
8.7314
|
|
No.6
|
98027.6
|
16.822
|
0.39995
|
20.648
|
21.768
|
157.39
|
1384.4
|
94.163
|
62.000
|
10.700
|
8.7994
|
|
No.7
|
98032.6
|
16.878
|
0.39909
|
14.490
|
16.364
|
187.39
|
1381.2
|
95.033
|
62.000
|
10.679
|
8.9045
|
|
No.8
|
97997.4
|
16.926
|
0.39816
|
9.2682
|
11.279
|
214.12
|
1376.7
|
95.552
|
62.000
|
10.669
|
8.9598
|
|
No.9
|
97987.9
|
16.840
|
0.39951
|
5.4945
|
7.5842
|
233.35
|
1374.8
|
95.491
|
62.000
|
10.671
|
8.9622
|
|
No.10
|
98014.2
|
16.992
|
0.39902
|
-0.39683
|
1.6623
|
266.46
|
1370.3
|
95.611
|
62.000
|
10.671
|
8.9541
|
|
|
